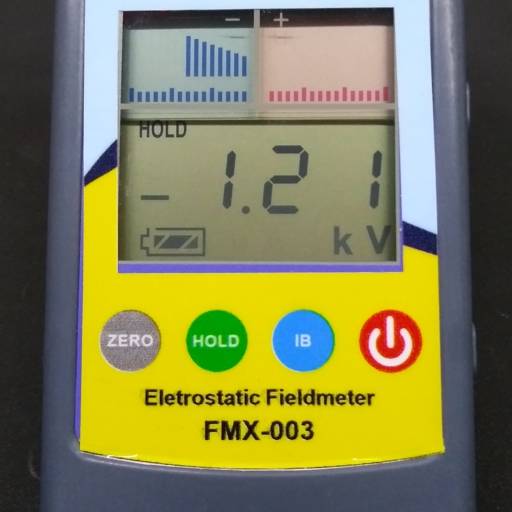

Medidor de Estática FMX-003

1. Uso e operação
   O FMX-003 é um medidor de campo eletrostático preciso para rastrear e medir cargas eletrostaticas.
   Pode ser usado para estabelecer se e onde as barras antiestáticas devem ser instaladas.  Devido ao seu design compacto é possível realizar medições em locais difíceis. LIGAR/DESLIGAR, o ajuste de ZERO, Ion Balance (IB) e HOLD são todas operações de botão de pressão.  O botão HOLD permite que o visor retenha a leitura da carga estática. Isso é especialmente útil onde é difícil ver o visor durante a medição. A carga estática é detectada pela sonda de medição e processadas por um microprocessador e podem ser lidas em um display. O FMX-003 mede tensões estáticas dentro de +/- 20kV a uma distância de 25mm. LEDs de indicação de distância facilitam o estabelecimento da distância de medição.
  Este medidor de campo também pode ser usado para medições de tensão de equilíbrio de íons. Tensão de equilíbrio de íons
medições para +/- 200V são possíveis conectando a placa de equilíbrio de íons e usando a luz interruptor de botão azul marcado IB. A placa pode ser mantida conectada a qualquer extremidade do FMX-003 quando não estiver em uso.





Especificações técnicas



Fonte de alimentação:                    bateria alcalina de 9 V CC,código ICE  6LR61                                                                                                                                                                         (                                                      (±30 horas de tempo de vida)

Faixa de medição:                          0 - ±1,49 kV, (faixa baixa)

                                                       ±1 - ±20 kV, (alta faixa)

                                                       Faixa de histerese                         ±1 - ±1,5 kV

                                                       Equilíbrio de íons                         0 - ±200 V

Distância de medição                    25 mm (entre FMX e o objeto a ser medido)

Tempo de resposta:                       <1 segundo

Precisão:                                        ± 10%

Polaridade:                                    Positivo e negativo

Frequência de medição:                5 vezes por segundo

Visor gráfico:                                Vermelho                          polaridade positiv

                                                      Azul                                   polaridade negativa



Precisão                                         ±0,1 kV                             Faixa baixa

                                                      ±1,5 kV                              Faixa alta

                                                      ±15 V                                 balanço de íons

Visor numérico: .                          = 0 - ± 1,49 kV                  Faixa baixa

                                                      = ± 1 - ± 20 kV                  Faixa alta

                                                      = 0 - ± 200 V                     Balanço de íons

Desligamento automático:           Após 5 minutos

Campainha:                                  O som do bipe será ouvido durante as seguintes ações:

                                                      - Ligar: um bipe

                                                      - Ligar com o recurso Auto Off desativado:                     .
                                                      [Pressionebotão liga/desliga por mais de 3 segundos] três bipes

                                                     - Desligamento automático: bipes curtos em intervalos de 1 segundo por 5 segundos antes de desligar

                                                     - Acima da faixa: Som contínuo

Temperatura de operação:           10 - 40 °C

Umidade relativa:                        0 - 60% UR (sem condensação)

Carcaça:                                       Plástico condutivo (ABS)

Tamanho:                                    123 mm (L) x 73 mm (L) x 25 mm (A)

Peso:                                            170g

A precisão da medição não é afetada pelo íon do ar
